Hjullastarredskap
Oavsett om det gäller plogar eller skopor så är hållbarhet vårt signum.

Frontsidovinge

Kan kopplas tillsammans med valfri plog med stora BM-fäste.
Lyfter 700mm oberoende av frontplogen.
Breddar 3750mm från maskinens centrum (med 3m frontsidovinge)

Snödikar ± 10°

Video

Kantskärningsvinge

Längd vinge: 3355mm
Breddar 3995mm från maskinens centrum
Kan även användas för snödikning genom att tilta vingen med lastaren bakåt.

Tilläg: Tillsats för att ta bakom räcke. Tillsatsen är bultad för att kunna skruvas loss när den inte ska användas.

Finns även som modell med redskapsfäste fram (se bilder). Det främre mekaniska BM-fästet är hydrauliskt höj/sänkbart med 300mm.

Video

Grus- och Lastskopa

Robust skopa som har en mycket stabil konstruktion med god fyllningsgrad. Kan utrustas med sparskär, tänder, segment, trubbspets och rasskydd. Våra grusskopor är ofta kundanpassade där kunden själv kan välja bredd, volym, rasskydd, form på sidoskär, skärstål och/eller sparskär mm.

Modeller

Art nr	m³	Bredd, mm	Ca vikt, kg
335	2,5	2650	1200
340	3	2850	1500
350	3,5	3000	2000
360	4	3200	2600
370	4,6	3200	3000
380	5	3400	3300
390	6	3500	3400

Högtippande skopa

Enkel cylinder

Volym 4-14 m³, Bredd 2,5-4 meter. Cylinder med ändlägesdämpning i båda ändar.

Dubbla cylindrar

Volym 14-25 m³. Cylindrar med ändlägesdämpning i båda ändar.

Modeller

Art nr	m³	Bredd, mm	Höjd, mm	Djup, mm	Ca vikt, kg
624	4,5	2750	1500	1650	1900
625	5	2750	1500	1650	1980
626	6	3000	1650	1730	2100
627	7	3200	1650	1750	2700
628	8	3200	1880	1850	2900
629	9	3200	1900	1900	2950
630	10	3200	2000	1950	3000
631	11	3400	2000	1950	3100
632	12	3700	2000	2000	3200
634	14	4000	2150	2120	3400
635	15
638	18
63920	20
63925	25

Video

Iskross

Effektiv iskross med ledade och ställbara valsar. Stjärnformade tallrikar tillverkade i Hardox 450.

Bredd:2700mm

Video

Isriv

YPV-Isriv är försedd med avtagbar belastningslåda.
Bladet svänger ± 45°.
±8° horisontell pendling i vridskivan som underlättar plogning av ojämna underlag.
Lastmaskinen behåller full driv- och styrförmåga under isrivningen.

På den stora bilden till vänster är isriven utrustad med snöstopp och den gamla belastningslådan. På dom små klickbara bilderna är isriven utrustad med den nya viktlådan som har ett smäckrare utseende (för bättre sikt) men med samma vikt som den gamla belastningslådan.

Modeller

Art nr	Modell	Bredd, mm	Max maskin	Ca vikt, kg
232	Svängbart 45	3350	20 ton	3200
233	Svängbart 45	3600	20 ton	3600
234	Svängbart 45	4000 HD	20 ton	4000
234-02	Svängbart 45	4300 HD	35 ton	7200
234-020	Svängbart 45	5000 HD	35 ton	8000

Tillbehör

Art nr	Tillbehör
235	Hydraulisk stödfot
236	Elektrisk väljarventil
238	Snöstopp

Video

Klaffblad

UPPDATERAD KLASSIKER! 2019 firade produkten 20 år.

Nu har vårt populära Klaffblad fått en del uppdateringar, Bland annat:
Ny stålhållare som gör att plogstålen inte behöver snedkapas.
Renare design på förstärkningarna under klaffarna vilket gör att det inte längre kan packas snö där.
Grövre bultar i vridskivorna, nu M30 (tidigare M24).
Låshål för att kunna spärra vridskivorna.
Glidlagrat centrum på vridskrivorna.
Ökad svängvinkel till 45° på huvudbladet

Klaffarna svänger var för sig 90°.
±8° horisontell pendling i vridskivan som underlättar plogning av ojämna underlag.
Chockventiler sitter på varje cylinder och skyddar vid eventuell påkörning.

Klaffbladet är ett perfekt redskap för effektiv snöröjning.

Finns i bredd från 3,7 till 7,6 meter.

Modeller

Art nr	Bredd, mm	Höjd, mm	Transportmått	Max maskin	Ca vikt, kg
23937	3700	1000		7	1100
239370	4600	1000		7	1600
23943	4300	1200	2580	20	1800
23949	4900	1200	2580	20	2000
23955	5500	1200	2580	20	2100
23958	5800	1200	2885	20	2200
23961	6100	1200	3190	20	2400
239670	6700	1200	3800	20
23974	7400	1200	4105	20
239HD61	6100	1600		35	4700
239HD610	6100	1600		35
239HD75	7500	1600		35	5400

Video

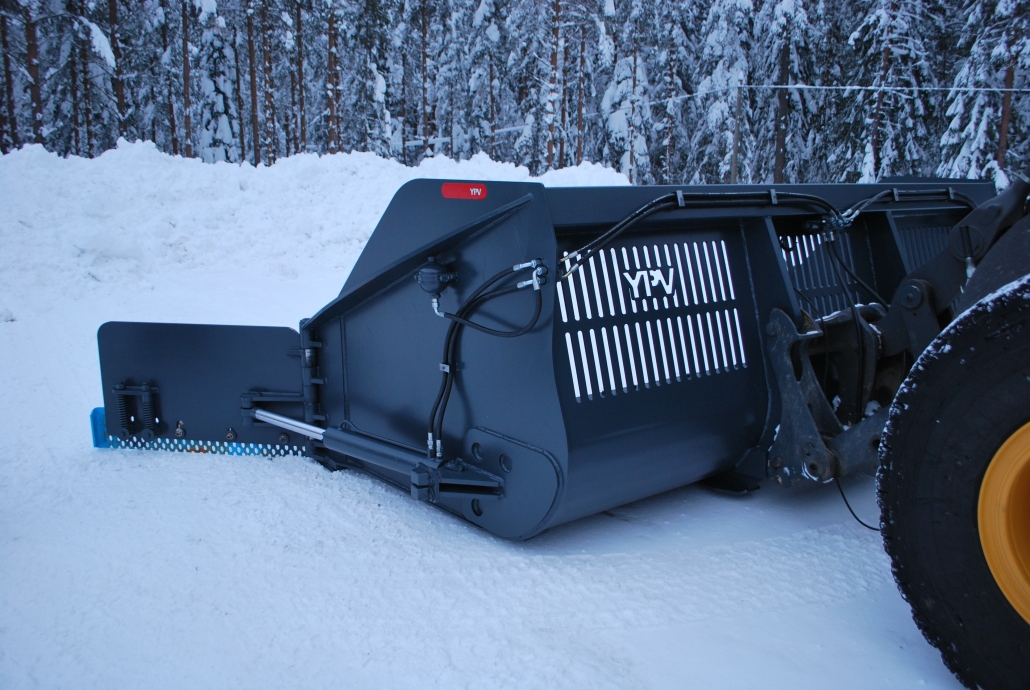

Klaffskopa-HD

Klafflängd 1220mm eller 1525mm, tillverkad i Hardox 450 16mm. Ändlägesdämpade cylindrar. Helfjädrande klaff. Kan utrustas med elventil. Med klaffarna fullt infällda är skopan lika bred fram som bak.

Standarddjup: 1675mm (5m³ skopa)
Frontstål: Olofsfors 200x30mm, borrat för att passa både sparskär och P300.
Storlek nya modellen: 4m³-6m³
Storlek gamla modellen: 7m³-16m³

NYHETER:

Högre och längre klaff
Helfjädrande klaff, +175mm
Ny typ av sparskär, t:20mm

Modeller

Art nr	m³	Transportmått, mm	Bredd m. 4’klaff, mm	Bredd m. 5’klaff, mm	Djup, mm
644	4	2730	4950		1525
645	5	2880	5100	5700	1675
646	6	3130	5350	5950	1675
647	7	3250
64910	10	3400
64916	16	4000

Långskopa

Långskopa som främst används som betongskopa eller återfyllnadsskopa.Vår långskopa finns i många utföranden, den vanligaste är den ni ser på bilden där ryggförstärkningen sitter på baksidan av ryggen vilket ger skopan en slät insida. Skopan på bilden är extrautrustad med ”piteribb”.

Vi tillverkar även långskopor med rak rygg, koniska långskopor, långskopor anpassade för jordbrukstraktorer mm.

Tips för att din långskopa ska passa i din YPV planeringsskopa:
Långskopa 2,5m passar i planeringsskopa 2,7.
Långskopa 2,7m passar i planeringsskopa 2,8 & 2,9.
Långskopa 2,9m passar i planeringsskopa 3,0.

Modeller

Art nr	Modell	Bredd, mm	Längd, mm
290		1200	2500
290-12		1200	2700
290-03		1200	2900

Miljöskopa

Hydraulisk fångarm eller lock. Finns även som ”planeringsskopemodell”

Modeller

Art nr	m³	Bredd, mm	Höjd, mm	Djup, mm	Ca vikt, kg
654	4	2750	1610	1100	1550
655	5	2850	1720	1400	1550
656	6	3000	1800	1500	1730
657	7	3200	2000	1700	1800
658	8	3200	2100	1850	1900
660	10	3500	2100	2150	1960

Pallgafflar

Skyddad hydraulik, bra genomsikt och högkvalitativa gaffelben. Bredd, längd och maxvikt efter ert önskemål.

Vi tillverkar även fasta pallgafflar mm. Kontakta oss för mer information.

Modeller

Art nr	Modell	Bredd, mm	Maxlast
	L50-L120	1600	5 ton
	L50-L120	2000	5 ton
	L50-L120	1600	9 ton
	L50-L120	2100	9 ton
	L50-L120	2400	9 ton
	L50-L120	1600	11 ton
	L50-L120	2100	11 ton
	L150-L180	2500	19 ton
	L180-L220	2800	24 ton

Fler storlekar/modeller finns.

Planeringsskopa

Speciellt utformad för markplaneringsarbeten. Skopans bakkant är rak, som nyttjas
för planering när maskinen backar.

Skopan finns i flera olika modeller, se tabell nedan för mått mm. För mindre planeringsskopor se under rubriken ”Planeringsskopa trima/light”.

Typ 1 & 2 har ryggförstärkningen på insidan av svepet.
Typ 3s ryggförstärkning ligger på utsidan av svepet=skopan får en slät insida.
Typ 2 HD & Typ 4 har en bockad ryggförstäkning.

På vänstra bilden ser ni en Typ 2 med rasskydd och den högra bilden en Typ 3.

Hittar du inte den bredd på skopan du vill ha? Kontakta oss så hjälper vi dig.

Modeller

Planeringsskopa Typ 1 (Maskinvikt ca. 8-15ton)

Art nr	Bredd, mm	Djup, mm	Material	Skärstål
277	2500	1350	Hardox 450/10 mm	200×25
278	2650	1350	Hardox 450/10 mm	200×25
279	2800	1350	Hardox 450/10 mm	200×25

Planeringsskopa Typ 2 (Maskinvikt ca. 11-17ton)

Art nr	Bredd, mm	Djup, mm	Material	Skärstål
280	2500	1500	Hardox 450/16 mm	200×25
281	2700	1500	Hardox 450/16 mm	270×30
282	2800	1500	Hardox 450/16 mm	270×30
283	3000	1500	Hardox 450/16 mm	270×30

Planeringsskopa Typ 3 (Maskinvikt ca. 11-17ton)

Art nr	Bredd, mm	Djup, mm	Material	Skärstål
289-328	2800	1540	Hardox 450/16 mm	270×30
289-330	3000	1540	Hardox 450/16 mm	270×30

Planeringsskopa Typ 2 HD (Maskinvikt ca. 18-22ton)

Art nr	Bredd, mm	Djup, mm	Material	Skärstål
286-31	3100	1700	Hardox 450/20 mm	300×40
286-32	3200	1700	Hardox 450/20 mm	300×40
286-33	3300	1700	Hardox 450/20 mm	300×40

Planeringsskopa Typ 4 (Maskinvikt ca. 24-33ton)

Art nr	Bredd, mm	Djup, mm	Material	Skärstål
289-10	3200	2000	Hardox 450/20 mm	300×50
289-11	3400	2000	Hardox 450/20 mm	300×50

Planeringsskopa Trima/Light

Speciellt utformad för markplaneringsarbeten. Skopans bakkant är rak, som nyttjas för planering när maskinen backar. Trima Planeringsskopa passar till små hjullastare och jordbrukstraktorer. Tillverkad i Domex 650.

Trima

Bredd: 1800-2800 mm
Djup: 1250 mm

Light

Bredd: 1800-2500 mm
Djup: 1150 mm

Rivskopa

Självlastande tack vare stålet som sitter på insidan av svepet.

Mellan svepet och botten är skopan öppen med ett skopstål+rivstål, håll ner skopan i bakkant så river skopan is och snö och fyller samtidigt sig själv. Perfekt för arbeten på tex. Gångvägar, parkeringar, gårdsplaner mm. där du inte vill lämna högar med riven is och snö.

NYHET! Nu finns Rivskopan även i en låg modell, se bilder.

Modeller

Art nr	m³	Bredd, mm	Höjd, mm	Djup, mm	Fäste
3321	2	2135	1200	1250	Trima
3322	2,4	2440	1200	1250	Trima
33220	3	2500	1300	1600	Stora BM
3323	4	2600	1300	1600	Stora BM
3324	4,5	2750	1300	1600	Stora BM
33240		2750	750	1600	Stora BM
3325	6	3050	1400	1770	Stora BM

Video

Sandspridarskopa

Utrustad med mängdregleringsventil. Klarar material upp till Ø30 mm. Kan utrustas med delad vals.
Finns i storlekar från 800-6000L.

4m³= Total bredd: 2600mm. Spridningsbredd: 2470mm.

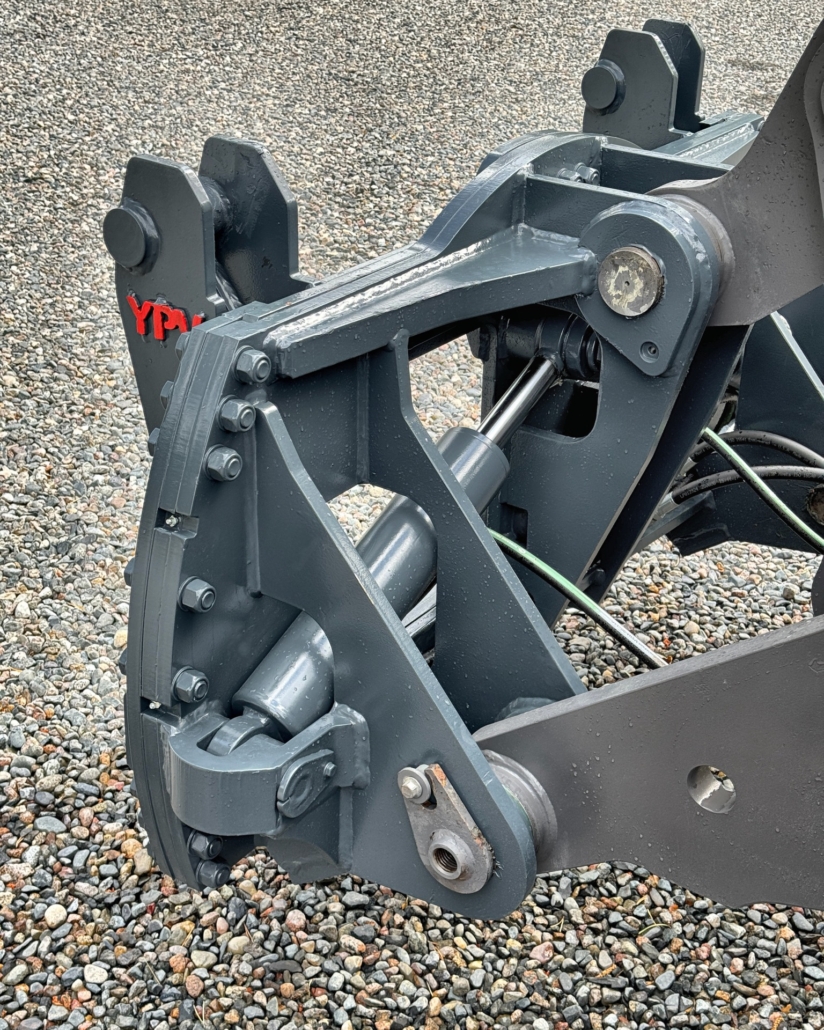

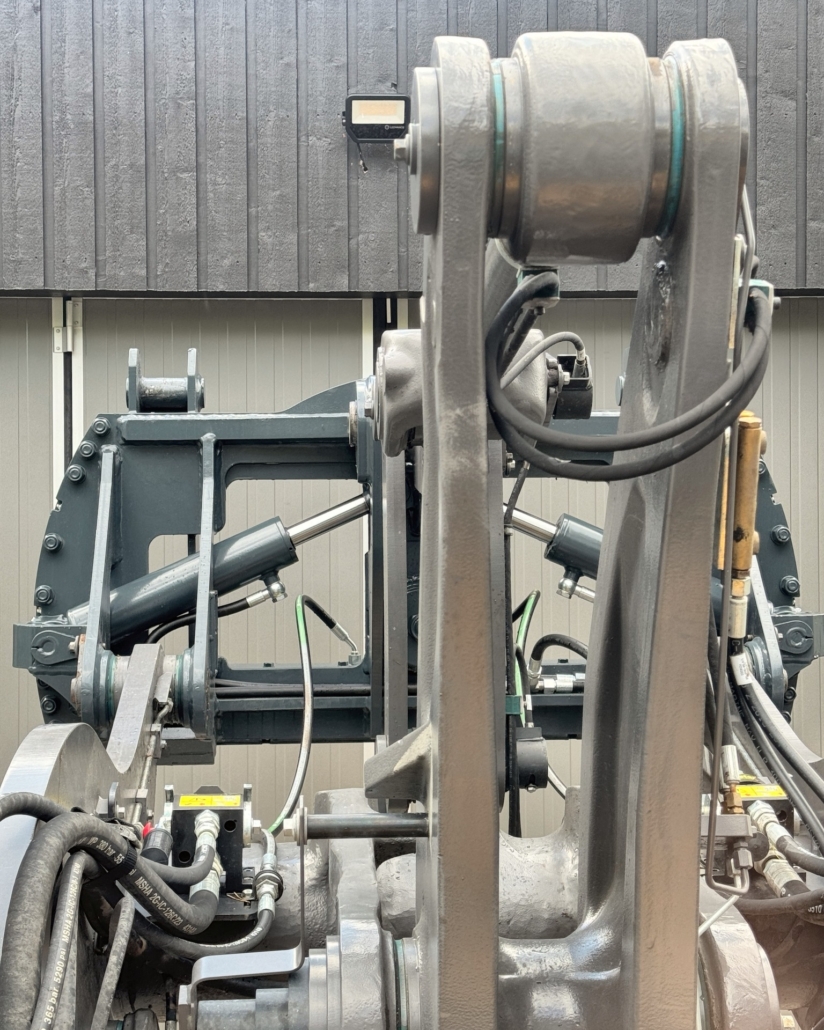

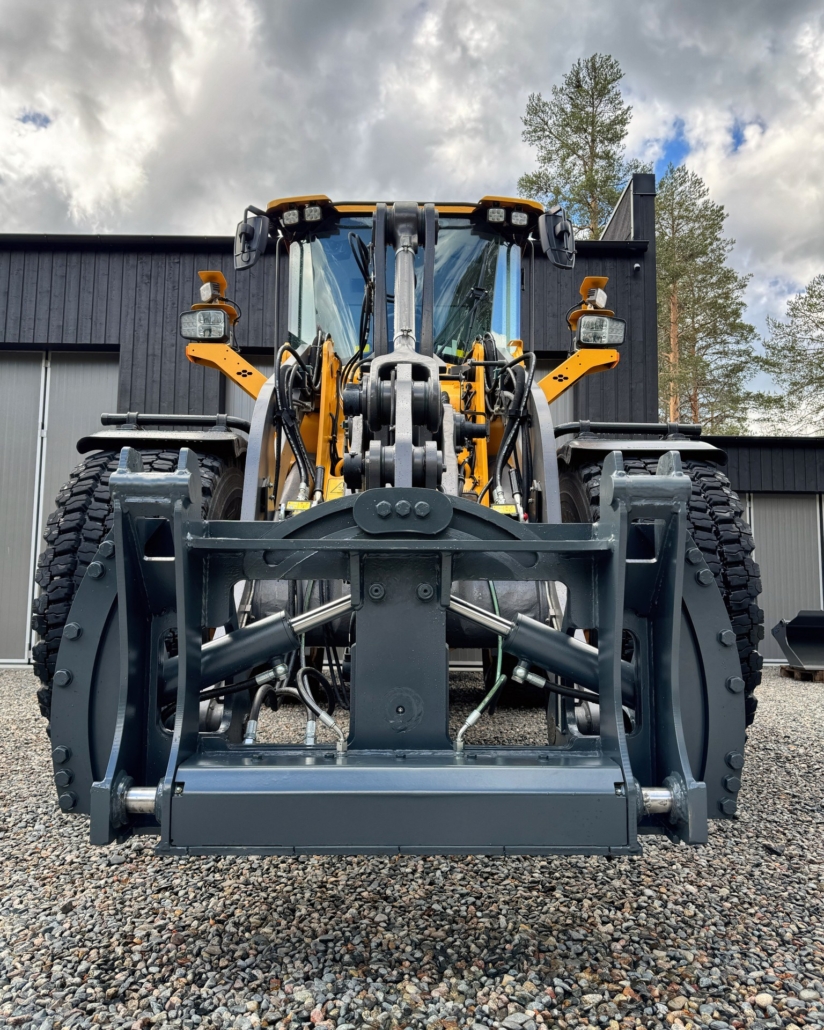

Skevfäste

Hydrauliskt skevfäste ± 25°.

Gejder och glidytor i Hardox 450.

Byggmått i adapterutförande 290mm, byggmått direktinfäst beror på maskin.

På bilderna är skevfästet i adapterutförande, går även att få som direktinfäst.

Snöblad

Våra snöblad finns i bredder från 2,4m till 7,3m.

Modeller

Art nr	Bredd, mm	Ca vikt, kg
300	2400	600
301	2800	850
302	3350	1400
303	3600	1650
304	4000	2000
305	5000
308	6100HD	4500
	7350HD

Snöblad, koniskt

Stabil konisk plog med bra kastegenskap.

Snörökskydd och belysning finns som tillval.

Finns i bredd från 3m till 7,35m.

Modeller

Art nr	Bredd, mm	Höjd, mm	ca Vikt,kg
3010	3050		950
3020	3350		1200
3030	3600	1600/950	1500
3040	4000	1600/950	1700

Video

Snöskopa/Lättmaterialskopa

Skopa för hantering av material med låg volymvikt som snö, flis och kol.
Kan fås med eller utan sparskär. Finns även som trima (höger bild).

Modeller

Art nr	m³	Bredd, mm	Höjd, mm	Djup, mm	Ca vikt, kg
309-10	1,5 Trima	2200-2700	1100	1100	300
310	2,5	2500	1200	1250	700
312-01	3	2650	1310	1450	900
314-01	4	2750	1310	1550	1100
316-01	5	2850	1420	1550	1400
318-01	6	3000	1500	1730	1500
320-01	7	3200	1700	1800	1700
322	8	3200	1800	1900	1850
324	10	3500	1800	1960	2150
326	12	3700	1800	2000	2300
328	14	4000	2140	2200	3000
329-02	15	4000	2200	2250	3100
3291/ L180	16	4000	2250	2200	3140
330/ L180	20	4000	2400	2400	3700
331/ L180	25	4000	2500	2600	4100

Vikplog

Varje vinge svänger -45 +35 grader individuellt. ±8° horisontell pendling i vridskivan som underlättar plogning av ojämna underlag. Kraftig konstruktion med 8mm plåt i svep och genomgående 90mm axel i gångjärn. Tillval: Breddningsvingar

Bredd i spetsläge: 3100mm över stål
Bredd rak: 4270mm över stål
Höjd mitten: 1000mm
Höjd vingspets: 1600mm
Vikt: ca 2000kg

Video

Vändaggregat

Runtomsvängande 360°.
Svivelgenomgång för gaffelspridning.
Tillbehör: Fathanteringshandskar.

Video
